株式会社オーエム製作所

複合型立旋盤(X・Z・C・Y)

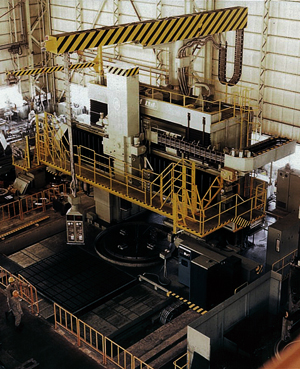

TMG-35/40N

TMG-35/40N

  • テーブル径Φ1000mm~
  • 最大旋削高3000mm
  • 最大加工物質量2000kg~

重量物ワークに適した更なる剛性を持つガントリー型複合機

テーブル前後移動のY軸をガントリー側に付属させることで、テーブルベッド側は固定として剛性を持たせます。

主に重量物ワーク加工において、さらなる加工精度の向上が可能です。


70トン以上の重量ワーク加工用として工作制度の向上のためテーブルヘッドや軸受構造に剛性をもたせたガントリー型複合機です。
ターニングセンタとして、またフロア型プラノミーリングとしても使用できます。

TMMe-12N

TMMe-12N

  • テーブル径Φ1250mm
  • 最大旋削外径Φ1600mm
  • 最大旋削高1400mm(1100mm)
  • 最大加工物質量8000kg(4000kg)

※()内はAPC附属の場合です。ただしコラムは標準コラム。

● X,Y,Z3軸制御+テーブル任意割り出し機構付ターニングセンタ。
●強力型アングルヘッドを用いる事によって、高剛性を維持したまま5面加工が可能です。
●更にB軸アングルを装備する事により、立旋盤、立型マシニングセンタ、横型マシニングセンタ、及び傾斜加工がこの1台で可能です。
●コモンベッド、単柱型コラム、□240mmラム、二面拘束(旋削工具)を用い、高剛性を維持。

TMMe-16N

TMMe-16N

  • テーブル径Φ1600mm
  • 最大旋削外径Φ2000mm
  • 最大旋削高1600mm(1300mm)
  • 最大加工物質量10000kg(5000kg)

※()内はAPC附属の場合です。ただしコラムは標準コラム。

● X,Y,Z3軸制御+テーブル任意割り出し機構付ターニングセンタ。
●強力型アングルヘッドを用いる事によって、高剛性を維持したまま5面加工が可能です。
●更にB軸アングルを装備する事により、立旋盤、立型マシニングセンタ、横型マシニングセンタ、及び傾斜加工がこの1台で可能です。
●コモンベッド、単柱型コラム、□240mmラム、二面拘束(旋削工具)を用い、高剛性を維持。

※ 画像はTMMe-12N

TMMe-20N

TMMe-20N

  • テーブル径Φ2000mm
  • 最大旋削外径Φ2400mm
  • 最大旋削高2100mm(1800mm)
  • 最大加工物質量15000kg(7000kg)

※()内はAPC附属の場合です。ただしコラムは標準コラム。

● X,Y,Z3軸制御+テーブル任意割り出し機構付ターニングセンタ。
●強力型アングルヘッドを用いる事によって、高剛性を維持したまま5面加工が可能です。
●更にB軸アングルを装備する事により、立旋盤、立型マシニングセンタ、横型マシニングセンタ、及び傾斜加工がこの1台で可能です。
●コモンベッド、単柱型コラム、□240mmラム、二面拘束(旋削工具)を用い、高剛性を維持。

※ 画像はTMMe-12N

TMM-10/12N(五面加工作業ができる立型旋盤)

TMM-10/12N(五面加工作業ができる立型旋盤)

  • テーブル径Φ1000mm
  • 最大旋削外径Φ1200mm
  • 最大旋削高750mm(540mm)
  • 最大加工物質量2000kg(1000kg)

立型旋盤機能とマシニングセンタ機能を備え、ワンチャックで多様な加工ができ、大型部品の加工工程集約に大きな力を発揮します。TMMシリーズは未来を先取りした立型ターニングセンタです。


※ 画像はTMM-35/40N

TMM-12/16N(五面加工作業ができる立型旋盤)

TMM-12/16N(五面加工作業ができる立型旋盤)

  • テーブル径Φ1250mm
  • 最大旋削外径Φ1600mm
  • 最大旋削高1200mm(900mm)
  • 最大加工物質量8000kg(4000kg)

立型旋盤機能とマシニングセンタ機能を備え、ワンチャックで多様な加工ができ、大型部品の加工工程集約に大きな力を発揮します。TMMシリーズは未来を先取りした立型ターニングセンタです。


※ 画像はTMM-35/40N

TMM-16/20N(五面加工作業ができる立型旋盤)

TMM-16/20N(五面加工作業ができる立型旋盤)

  • テーブル径Φ1600mm
  • 最大旋削外径Φ2000mm
  • 最大旋削高1600mm(1300mm)
  • 最大加工物質量10000kg(5000kg)

立型旋盤機能とマシニングセンタ機能を備え、ワンチャックで多様な加工ができ、大型部品の加工工程集約に大きな力を発揮します。TMMシリーズは未来を先取りした立型ターニングセンタです。


※ 画像はTMM-35/40N

TMM-20/25N(五面加工作業ができる立型旋盤)

TMM-20/25N(五面加工作業ができる立型旋盤)

  • テーブル径Φ2000mm
  • 最大旋削外径Φ2500mm
  • 最大旋削高1800mm(1400mm)
  • 最大加工物質量15000kg(7000kg)

立型旋盤機能とマシニングセンタ機能を備え、ワンチャックで多様な加工ができ、大型部品の加工工程集約に大きな力を発揮します。TMMシリーズは未来を先取りした立型ターニングセンタです。


※ 画像はTMM-35/40N

TMM-35/40N(五面加工作業ができる立型旋盤)

TMM-35/40N(五面加工作業ができる立型旋盤)

  • テーブル径Φ3500mm
  • 最大旋削外径Φ4000mm
  • 最大旋削高3500mm
  • 最大加工物質量30000kg

立型旋盤機能とマシニングセンタ機能を備え、ワンチャックで多様な加工ができ、大型部品の加工工程集約に大きな力を発揮します。TMMシリーズは未来を先取りした立型ターニングセンタです。
