~Φ2500mm
VTLex 2500
- テーブル径Φ2500mm
- 最大旋削外径Φ3000mm
- 最大旋削高2215mm(1705mm)
※()内はAPC附属の場合です。ただし、コラムは標準コラム。 - 最大加工物質量20000kg(9000kg)
※()内はAPC附属の場合です。ただし、コラムは標準コラム。
テーブル径Φ2500の高剛性立旋盤です。
左右対称型コラム、テーブルとモーターの別置き等、熱変異に対しても十分な対策が取られた構造です。
※ 画像はVTLex1600
VTLex 2500M
- テーブル径Φ2500mm
- 最大旋削外径Φ3000mm
- 最大旋削高2215mm(1705mm)
- 最大加工物質量20000kg(9000kg)
※()内はAPC附属の場合です。ただし、コラムは標準コラム。
テーブル径Φ2500の高剛性立旋盤です。
左右対称型コラム、テーブルとモーターの別置き等、熱変異に対しても十分な対策が取られた構造です。
TMMe-25N
- テーブル径Φ2500mm
- 最大旋削外径Φ3000mm
- 最大旋削高2400mm(2000mm)
- 最大加工物質量20000kg(9000kg)
※()内はAPC附属の場合です。ただしコラムは標準コラム。
● X,Y,Z3軸制御+テーブル任意割り出し機構付ターニングセンタ。
●強力型アングルヘッドを用いる事によって、高剛性を維持したまま5面加工が可能です。
●更にB軸アングルを装備する事により、立旋盤、立型マシニングセンタ、横型マシニングセンタ、及び傾斜加工がこの1台で可能です。
●コモンベッド、単柱型コラム、□240mmラム、二面拘束(旋削工具)を用い、高剛性を維持。

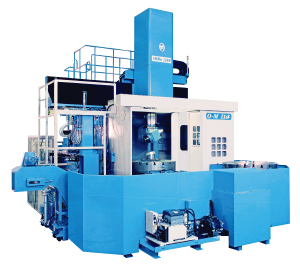

※ 画像はTMMe-12N
