株式会社オーエム製作所

~Φ1100mm

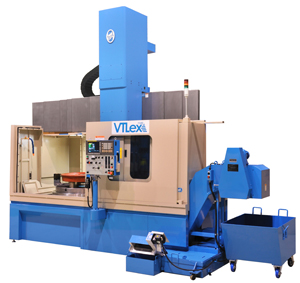

VTLex 1100

VTLex 1100

  • テーブル径Φ1100mm
  • 最大旋削外径Φ1350mm
    (Φ1300mm)
  • 最大旋削高800mm/600mm
    (615mm/415mm)
  • 最大加工物質量2000kg(1000kg)

※()内はAPC附属の場合です。
  ただし、コラムは標準コラム。

テーブル径Φ1100の高剛性立旋盤です。

左右対称型コラム、テーブルとモーターの別置き等、熱変異に対しても十分な対策が取られた構造です。

VTLex 1100M

VTLex 1100M

  • テーブル径Φ1100mm
    ()内はオプション
  • 最大旋削外径Φ1350mm(Φ1300mm)
    ※()内はAPC附属の場合です。ただし、コラムは標準コラム。
  • 最大旋削高750mm/550mm
    (565mm/365mm)
    ※()内はAPC附属の場合です。ただし、コラムは標準コラム。
  • 最大加工物質量2000kg(1000kg)
    ※()内はAPC附属の場合です。ただし、コラムは標準コラム。

テーブル径Φ1100の高剛性立旋盤です。

左右対称型コラム、テーブルとモーターの別置き等、熱変異に対しても十分な対策が取られた構造です。

※ 画像はVTLex1100

Neo-10EXⅡ

Neo-10EXⅡ

  • テーブル径Φ1100mm(Φ1200mm)
  • 最大旋削外径Φ1250mm
  • 最大旋削高600mm/800mm
    (500mm/700mm)
  • 最大加工物質量3000kg

※()内はAPC附属の場合です。


テーブル径Φ1100の高剛性立旋盤です。

かつての汎用機をベースとした十分な剛性に加え、丸型カバーコモンヘッド方式等により省スペース性に優れた機械です。

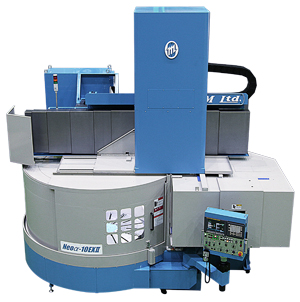

Neoα-10EXⅡ

Neoα-10EXⅡ

  • テーブル径Φ1100mm(Φ1200mm)
  • 最大旋削外径Φ1250mm
  • 最大旋削高600mm/800mm
    (500mm/700mm)
  • 最大加工物質量3000kg

※()内はAPC附属の場合です。


テーブル径Φ1100の高剛性立旋盤です。

かつての汎用機をベースとした十分な剛性に加え、丸型カバーコモンヘッド方式等により省スペース性に優れた機械です。

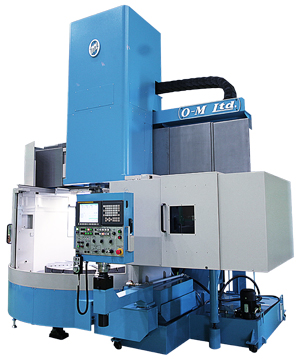

TMMe-10N

TMMe-10N

  • テーブル径Φ1100mm
  • 最大旋削外径Φ1450mm
  • 最大旋削高800mm(600mm)
  • 最大加工物質量2000kg

※()内はAPC附属の場合です。ただしコラムは標準コラム。

● X,Y,Z3軸制御+テーブル任意割り出し機構付ターニングセンタ。
●強力型アングルヘッドを用いる事によって、高剛性を維持したまま5面加工が可能です。
●更にB軸アングルを装備する事により、立旋盤、立型マシニングセンタ、横型マシニングセンタ、及び傾斜加工がこの1台で可能です。
●コモンベッド、単柱型コラム、□240mmラム、二面拘束(旋削工具)を用い、高剛性を維持。

※ 画像はTMMe-12N

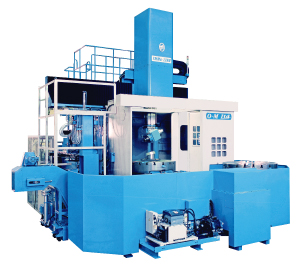

TMM-10/12N(五面加工作業ができる立型旋盤)

TMM-10/12N(五面加工作業ができる立型旋盤)

  • テーブル径Φ1000mm
  • 最大旋削外径Φ1200mm
  • 最大旋削高750mm(540mm)
  • 最大加工物質量2000kg(1000kg)

立型旋盤機能とマシニングセンタ機能を備え、ワンチャックで多様な加工ができ、大型部品の加工工程集約に大きな力を発揮します。TMMシリーズは未来を先取りした立型ターニングセンタです。


※ 画像はTMM-35/40N
