用途機能から探すカートナー(小箱詰機)-サック箱式 横型 連続カートナー

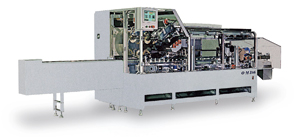

VCRC型（バルコニータイプ） 省スペース横型連続カートナー
特徴
省スペース設計により当社従来カートナーの据付面積２/３を実現！レイアウト構成も自由自在。サーボモーターを使用したダイレクト駆動方式の採用によりメンテナンス箇所を大幅削減。
カウンターサクション方式（C）＋フィンガー（F）ホールド（H）機構採用により確実なカートン開口を実現。
カートンコンベヤにタイミングベルトの採用によりオイルレス化を実現。伸びによるカートン仕上がりへの影響を排除。
カートンコンベヤの下部をオープンにしたバルコニー構造を採用。落下物はシュートでフロント側へ。
主な仕様
| VCRC45 | VCRC75 | ||
| 箱寸法（mm） | 巾（W） | 30～85 | 60～150 |
| 高さ（H） | 20～50 | 17～65 | |
| 長さ（L） | 83～200 | 120～220 | |
| 運転速度（箱／分） | 50～240 | 50～240 | |
| 機械寸法（mm） | 長さ | 4,477 | 4,771 |
| 巾 | 1,373 | 1,448 | |
| 高さ | 1,280 | 1,680 | |
| 供給部 長さ（L1） |
1,300 | 1,300 | |
| 本体 長さ（L2） |
3,177 | 3,471 | |
| 消費電力（kVA） | 14 | 14.4 | |
| エア消費量 （Nℓ／Min） |
40 | 40 | |
| 重量（kg）（約） | 3,000 | 3,000 | |
| 特別附属装置 | カートンバーコード検出装置、印字検出装置、能書バーコード検出装置、能書有無検出装置、糊塗布検出装置、フラップ成形補正装置、フラップ部カラーエンボス捺印式印字装置（フロント側のみ）、能書供給装置、能書折り機、能書大容量マガジン、自動サイズチェンジ、各種自動供給装置 | ||
VCRB型（バルコニータイプ） 横型連続カートナー
特徴
フレームは清掃点検容易なバルコニー構造でドライブ部製品搬送部を分離したサニタリー性を向上。小箱強制開口装置を標準装備し安定した小箱取出し成形を可能にした機械です。
主な仕様
※（ ）は特殊仕様となります。
| VCRB45 | VCRB75 | ||
| 箱寸法（mm） | 巾（W） | 30 ～ 70(85) | (50)60 ～ 150 |
| 高さ（H） | 17 ～ 50 | 17 ～ 65(80) | |
| 長さ（L） | (60)84 ～ 200 | (100)120 ～ 200(250) | |
| 本体能力（箱／分） | 50 ～ 250(300) | 50 ～ 250(300) | |
| 機械寸法（mm） | 長さ | 5,510 | 5,988 |
| 巾 | 1,745 | 1,805 | |
| 高さ | 1,450 | 1,450 | |
| 消費電力（kVA） | 14.4 | 14 | |
| エア消費量（Nℓ／Min） | 40 | 40 | |
| 重量（kg）（約） | 3,900 | 3,500 | |
| 特別附属装置 | 各種商品自動供給装置、印字装置、能書・パンフレット取出供給装置、各種検出装置、自動サイズチェンジ、フィラーバイパス、能書大容量マガジン、能書折り機、その他 | ||

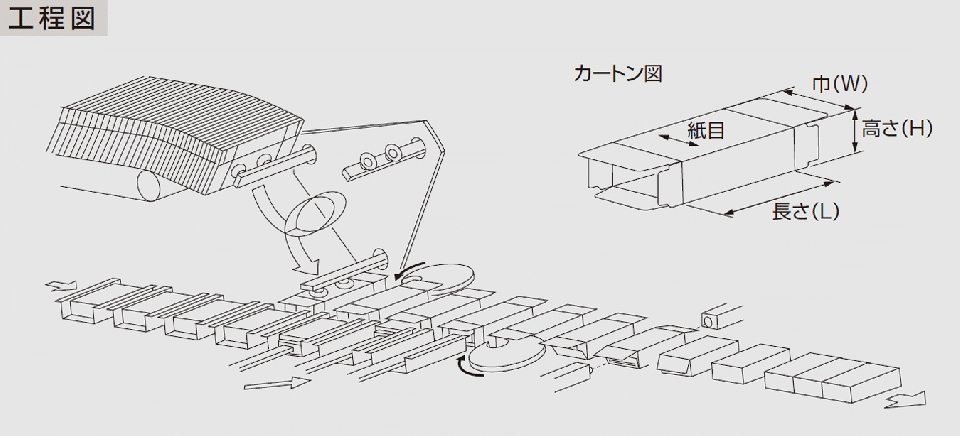

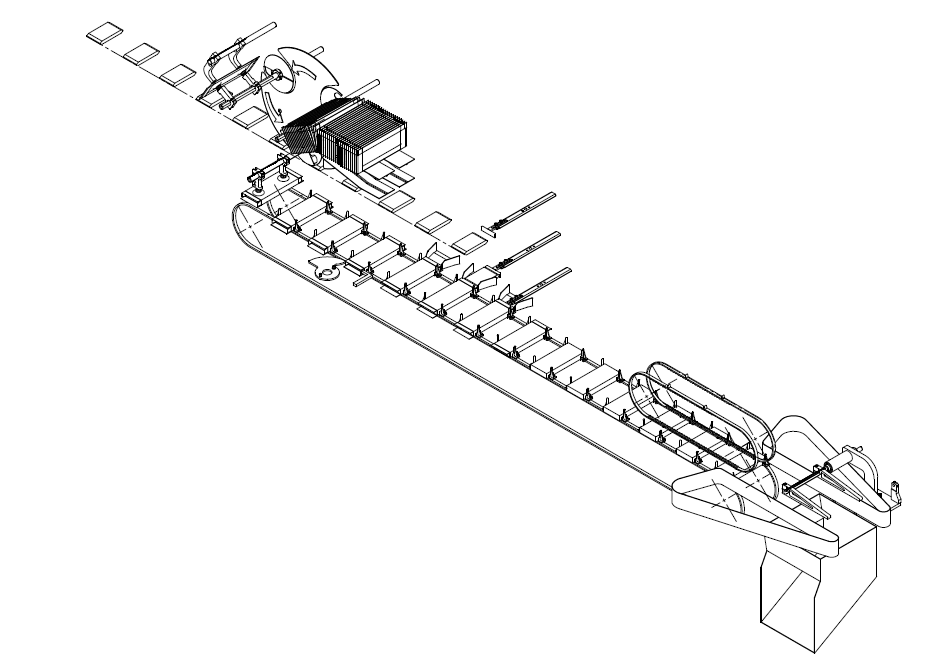

工程図

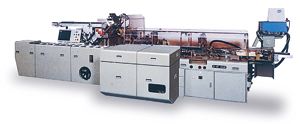

VCR-Q型横型連続カートナー
特徴
クイックチェンジ機構、ロータリ取出成形装置、大容量カートンマガジンを標準装備した機能、操作性等全ての面で最高水準の横型カートナーです。業界で圧倒的シェア、納入実績に支えられたあらゆるノウハウが機械本体と共に豊富なオプション群にも生かされています。
主な仕様
※（ ）は特殊仕様となります。
| VCR45Q | VCR60Q | VCR75Q | VCR90Q | ||
| 箱寸法（mm） | 巾（W） | 30～85 | 45～115 | (50)60 ～ 150 | (50)60 ～ 180 |
| 高さ（H） | 20～50 | (20)30 ～ 60 | (20)35 ～ 65(80) | (20)35 ～ 65(80) | |
| 長さ（L） | (70)105 ～ 200 | (105)120 ～ 250 | (100)120 ～ 250(290) | (100)120 ～ 250(290) | |
| 本体能力（箱／分） | 50～200 | 50～200 | 50～200 | 40～150 | |
| 機械寸法 （mm） |
長さ | 4,540 | 5,570 | 5,995 | 6,035 |
| 巾 | 1,780 | 1,915 | 1,915 | 1,915 | |
| 高さ | 1,530 | 1,530 | 1,530 | 1,530 | |
| 消費電力（kVA）※ | 〔6.3〕 | 〔6.3〕 | 6.3 | 6.3 | |
| エア消費量 （Nℓ／Min）※ |
20〔100〕 | 20〔100〕 | 100〔100〕 | 100〔100〕 | |
| 重量（kg）（約） | 3,500 | 4,100 | 4,100 | 4,100 | |
| ※〔 〕内は糊付装置含む | |||||
| 特別附属装置 | 各種商品自動供給装置、フィラーバイパス、糊付装置、印字装置、印字検出装置、各種検出装置、能書・パンフレット取出供給装置、系外排出装置、計数装置、転倒装置、プラズマディスプレイ（VCR７５Q、９０Qは４枚フラップ糊付式が標準です。）、その他 | ||||
工程図

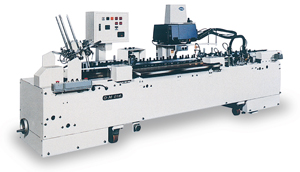

VCN・VCND型 横型連続カートナー
特徴
別掲VCV機の様に上部から挿入するのが困難なトレー入り商品等、少、中量生産の箱詰、開発商品の試験生産等に適しています。箱に人手で挿入する機械と、シンプルタイプの自動挿入の機械が有ります。
※ 左写真はVCN型
主な仕様
※ カートンは4枚フラップ糊付式が標準です
| VCN 80 | VCN 12 | VCND 75 | VCND 10 | ||
| 箱寸法（mm） | 巾（W） | 75 ～ 155 | 100 ～ 240 | 50 ～ 145 | 100 ～ 200 |
| 高さ（H） | 25 ～ 75 | 30 ～ 80 | 25 ～ 75 | 30 ～ 80 | |
| 長さ（L） | 110 ～ 280 | 110 ～ 280 | 125 ～ 270 | 125 ～ 320 | |
| 本体能力 （箱／分） |
30 ～ 90 | 20 ～ 60 | 50 ～ 120 | 40 ～ 90 | |
| 機械寸法（mm） | 長さ | 3,715 | 3,715 | 4,985 | 5,610 |
| 巾 | 955 | 955 | 1,690 | 2,070 | |
| 高さ | 1,545 | 1,545 | 1,635 | 1,635 | |
| 消費電力（kVA） | 3 | 3 | 4.9 | 4.9 | |
| エア消費量 （Nℓ／Min） |
50〔50〕 | 50〔50〕 | 50〔50〕 | 50〔50〕 | |
| 重量（kg）（約） | 1,200 | 1,200 | 2,500 | 3,500 | |
| 〔 〕内は糊付装置含む | |||||
| 特別附属装置 | 糊付装置、印字装置、カートン大容量マガジン、計数装置、パンフレット供給装置、冷菓・冷食仕様、その他 | ||||

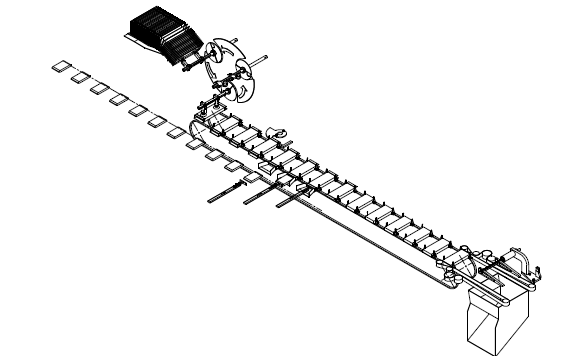

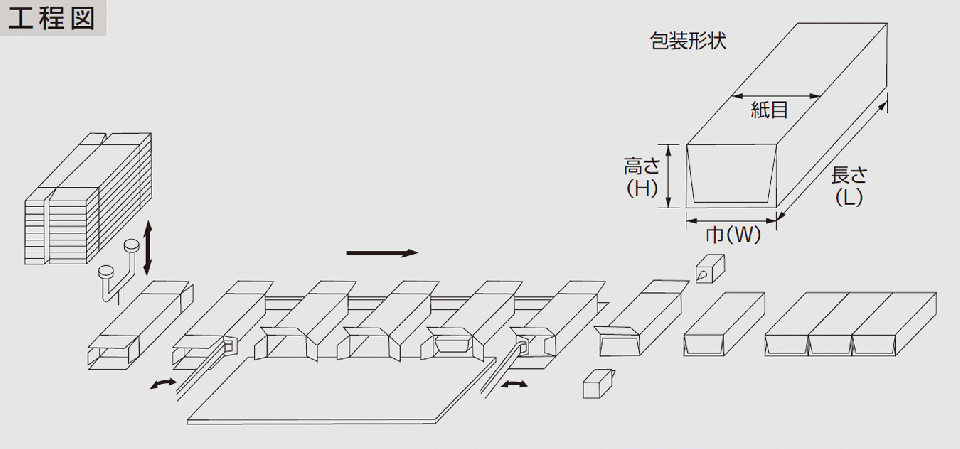

工程図（下記工程図はVCN型）
