~Φ1250mm

VTLex 1250

VTLex 1250

  • テーブル径Φ1250mm(Φ1450mm)
    ()内はオプション。
  • 最大旋削外径Φ1600mm
  • 最大旋削高1250mm(880mm)
    ※()内はAPC附属の場合です。ただし、コラムは標準コラム。
  • 最大加工物質量8000kg(4000kg)
    ※()内はAPC附属の場合です。(ただしコラムは標準コラム)

テーブル径Φ1250の高剛性立旋盤です。

左右対称型コラム、テーブルとモーターの別置き等、熱変異に対しても十分な対策が取られた構造です。

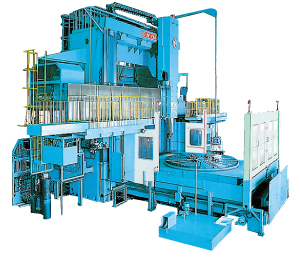

※ 画像はVTLex915

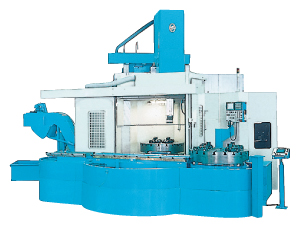

VTLex 1250M

VTLex 1250M

  • テーブル径Φ1250mm(Φ1450mm)
    ()内はオプション
  • 最大旋削外径Φ1600mm
  • 最大旋削高1250mm(880mm)
    ※()内はAPC附属の場合です。ただし、コラムは標準コラム。
  • 最大加工物質量8000kg(4000kg)
    ※()内はAPC附属の場合です。(ただしコラムは標準コラム)

テーブル径Φ1250の高剛性立旋盤です。

左右対称型コラム、テーブルとモーターの別置き等、熱変異に対しても十分な対策が取られた構造です。

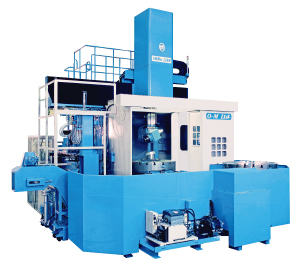

TMMe-12N

TMMe-12N

  • テーブル径Φ1250mm
  • 最大旋削外径Φ1600mm
  • 最大旋削高1400mm(1100mm)
  • 最大加工物質量8000kg(4000kg)

※()内はAPC附属の場合です。ただしコラムは標準コラム。

● X,Y,Z3軸制御+テーブル任意割り出し機構付ターニングセンタ。
●強力型アングルヘッドを用いる事によって、高剛性を維持したまま5面加工が可能です。
●更にB軸アングルを装備する事により、立旋盤、立型マシニングセンタ、横型マシニングセンタ、及び傾斜加工がこの1台で可能です。
●コモンベッド、単柱型コラム、□240mmラム、二面拘束(旋削工具)を用い、高剛性を維持。

TMM-12/16N(五面加工作業ができる立型旋盤)

TMM-12/16N(五面加工作業ができる立型旋盤)

  • テーブル径Φ1250mm
  • 最大旋削外径Φ1600mm
  • 最大旋削高1200mm(900mm)
  • 最大加工物質量8000kg(4000kg)

立型旋盤機能とマシニングセンタ機能を備え、ワンチャックで多様な加工ができ、大型部品の加工工程集約に大きな力を発揮します。TMMシリーズは未来を先取りした立型ターニングセンタです。

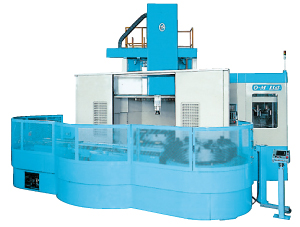

※ 画像はTMM-35/40N
